監視制御装置

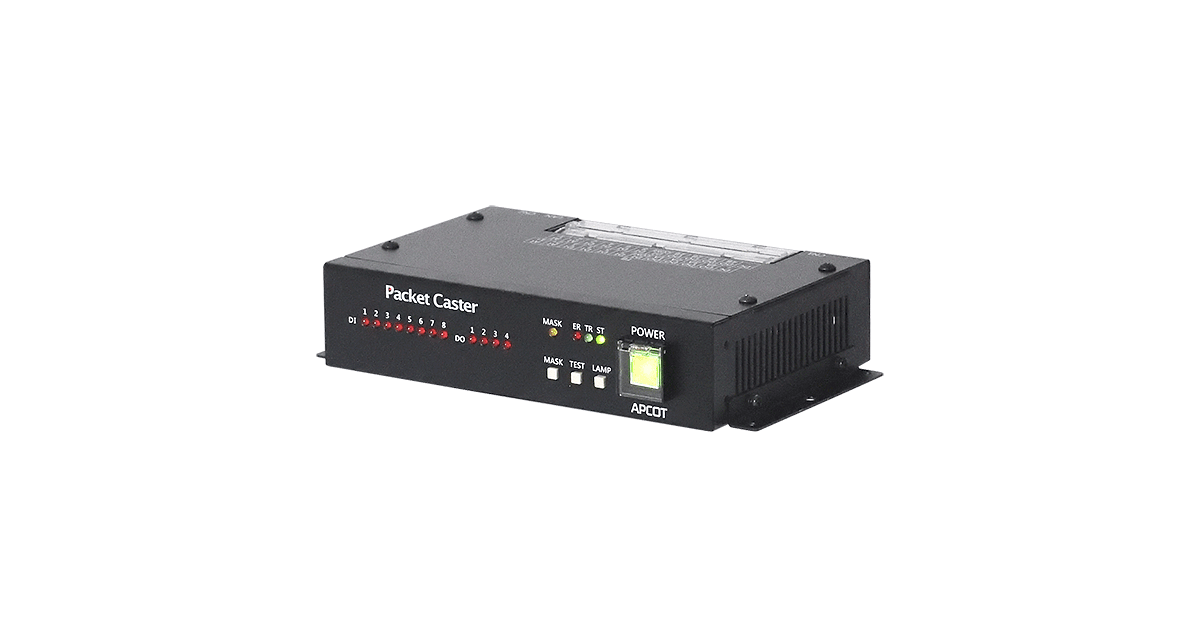

Packet Caster Terminal Mini

デジタル入力8点（フォトカプラ絶縁）、デジタル出力4点（リレー接点）、アナログ入力2点（12bit分解能 0～10V）のI/Oを搭載した、小型小点数の遠隔監視制御装置です。電源はDC20〜60Vに対応しており、オプションのACアダプタを使用することで、AC電源から電源供給も可能です。

主な特徴

信号/装置の状態を一目で確認できる前面パネル

装置の前面にデジタル入出力の状態を示すLEDランプを搭載しているため、接続されている接点の状態を一目で確認することができます。また、装置本体の状態を示すLEDランプも搭載しているため、AC/DCの給電状態、装置自体のステータスを素早く確認することが可能です。

0℃〜50℃の温度環境下で動作

0℃〜50℃、25〜80%RHの環境下で利用できるため一般的な屋内環境下であれば様々な場所で使用することができます。

コンパクト設計

40(H)×170(W)×110(D)mmのコンパクト設計で、ラック実装時に場所を占有することなく配置できます。端子台を内蔵しているため、機器との接続も容易に行えます。

LANポート搭載

LANポートを搭載しているので、ネットワーク機器との接続が容易に行えます。（モバイル通信を行う場合は、別途モバイルルーターが必要です。）

サーバーとの通信

各種通信キャリアの各種通信モジュールを利用してサーバーと通信が可能です。

長寿命部品を採用

内蔵電子部品に高寿命部品を採用しており、製品の高寿命化を図っております。（年間平均周囲温度35℃以下で期待寿命6年）

アナログ通報閾値の設定が可能

基本動作は、設定された通報閾値を超えたときのみサーバーへ通報する仕組み※1のため、使用パケット量を節約できます。

チャタリング防止のための判定時間設定

デジタル入力（off→on時のみ）のチャタリング誤検出防止のための入力判定時間の設定（0.0〜60.0秒）が可能です。

ヒステリシス設定

アナログ入力の通報閾値付近で値がふらつく可能性のある場合の通報抑止、ノイズを含む入力の通報抑止を設定することが可能です。

  • ※1 周期的なテレメトリは、サーバーからの要求により実現します。

仕様

筐体寸法（W×D×H）170mm×110mm×40mm（突起部を含まない）
取付L金具を含む場合の本体幅（W）: 194mm
入出力部デジタル入力8点
デジタル出力4点
アナログ入力2点
LAN1ポート
電源DC20〜60V
ACアダプタ（オプション品）100〜240V 47〜63Hz入力
消費電力18W以下
重量700g以下（取付け金具を含む）
使用温度範囲0〜50℃ 25〜80%RH（結露無き事）
保存温度範囲-20〜60℃ 25〜80%RH（結露無き事）
周囲環境屋内、粉塵・腐食性ガス無き事
通信部モジュール外付け（またはルーター）
マスクスイッチ有り
接点状態表示LED有り
対応回線3G、4G、各種LAN
